Pop-up digital tabletop: seamless integration of 2D and 3D visualizations in a tabletop environment

Daisuke Inagaki, Yucheng Qiu, Raku Egawa, Takashi Ijiri

Shibaura Institute of Technology

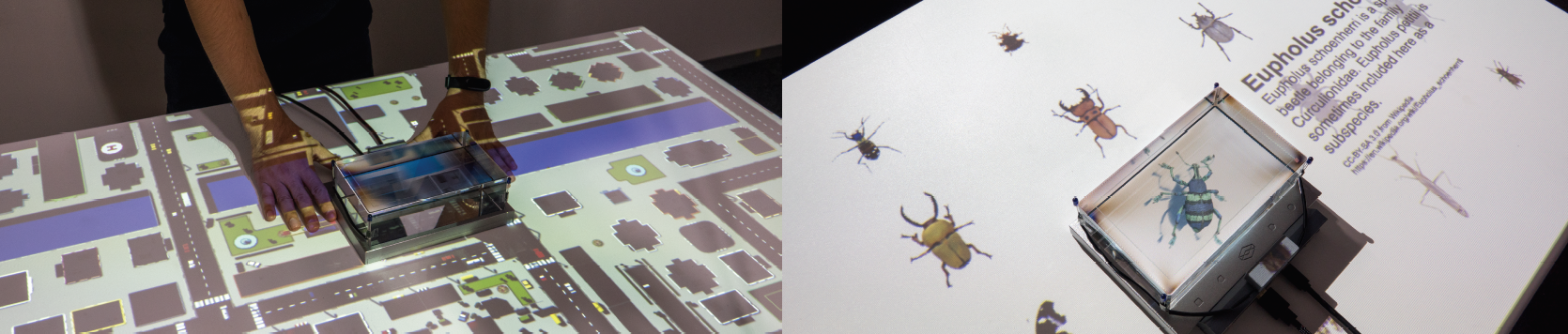

Abstract. We propose a pop-up digital tabletop system that seamlessly integrates two-dimensional (2D) and three-dimensional (3D) representations of contents in a digital tabletop environment. By combining a digital tabletop display of 2D contents with a light-field display, we can visualize a part of the 2D contents in 3D. Users of our system can overview the contents in their 2D representation, then observe a detail of the contents in the 3D visualization. The feasibility of our system is demonstrated on two applications, one for browsing cityscapes, the other for viewing insect specimens.

Abstract（Undergraduate Thesis）． 本研究では，Digital tabletopとLight field displayを組み合わせた，新しい3次元コンテンツ可視化手法，Pop-up digital tabletopを提案する． 提案手法では，3次元コンテンツの全体像が卓上映像として提示され，3次元コンテンツの一部が卓上に配置されたLight field displayにより裸眼立体視映像として提示される． 大きな卓上映像を提示することで，ユーザは一目でコンテンツを俯瞰でき，さらに，小さな裸眼立体視映像を提示することで，コンテンツ本来の3次元情報をそのまま観察できる． Pop-up digital tabletopを活用したアプリケーションの例として，我々が実装したCity ViewerとInsect Model Viewerを紹介する． また，提案手法の有用性を示すため，広大な3次元シーンにおける，特定オブジェクトの探索と観察に関するユーザスタディを行った． その結果，3次元シーン内の探索と移動について，提案手法を利用することで従来のマウスを利用した視点移動に比べてより素早くタスクを完了できることを確認した．

Materials

[preprint] [poster] [ SIGGRAPH ASIA 2019 poster ]

@InProceedings{inagaki2019pop,
  title={Pop-up digital tabletop: seamless integration of 2D and 3D visualizations in a tabletop environment},
  author={Inagaki, Daisuke and Qiu, Yucheng and Egawa, Raku and Ijiri, Takashi},
  booktitle={SIGGRAPH Asia 2019 Posters},
  pages={1--2},
  year={2019}
}
